DriverTestRealm

驱动程序集成测试框架

DriverTestRealm 是一个集成测试框架，可在封闭式环境中运行驱动程序。驱动程序作者可以使用它来测试自己的驱动程序，系统开发者可以使用它来运行使用特定驱动程序堆栈的集成测试。DriverTestRealm 提供所有驱动程序框架 API 的封闭式版本，并提供与正在运行的系统几乎相同的环境。

DriverTestRealm 用于集成测试。对于轻量级单元测试框架，请改用单元测试库。

DriverTestRealm 概览

DriverTestRealm 是测试可以访问的组件。此组件包含 DriverFramework 的所有组件，例如 DriverManager 和 DriverIndex。它会模拟这些组件所需的所有功能。

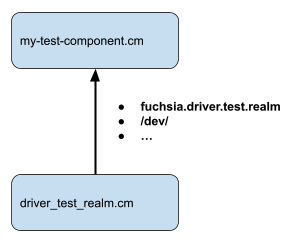

图：DriverTestRealm 的非封闭式设置

DriverTestRealm 会公开用于启动 DriverTestRealm 的 fuchsia.driver.test/Realm 协议。Start 函数接受可用于配置各种事宜的实参，例如加载哪些驱动程序、根驱动程序以及 DriverManager 如何关闭。每个组件只能调用一次 start；如果每个测试都需要一个新的 DriverTestRealm，则必须使用 RealmBuilder。

与司机互动

请参阅 [将服务与 DriverTestRealm 搭配使用][services-with-dtr]。

包括驱动程序

默认情况下，DriverTestRealm 组件会从其自己的软件包中加载驱动程序。测试作者必须确保在测试软件包中包含他们希望加载的所有驱动程序。

绑定驱动程序

默认情况下，DriverTest realm 的根驱动程序是 test-parent 驱动程序。这意味着，为了绑定驱动程序，您应该创建一个绑定到测试父级的模拟驱动程序。这可以通过以下绑定规则来实现：

fuchsia.BIND_PROTOCOL == fuchsia.test.BIND_PROTOCOL.PARENT;

然后，您的模拟驱动程序可以添加具有正确属性的设备，以便待测驱动程序绑定到模拟驱动程序。

Hermetic 与 Non-Hermetic

使用 DriverTestRealm 的方式有两种。可采用密封或非密封方式使用。

Hermetic

在封闭式版本的驱动程序测试 Realm 中，每个测试都有自己的驱动程序测试 Realm 组件版本。这意味着每个测试都与其他测试隔离开来。测试不会共享任何状态，因为每个 Driver Test Realm 都是该测试独有的。

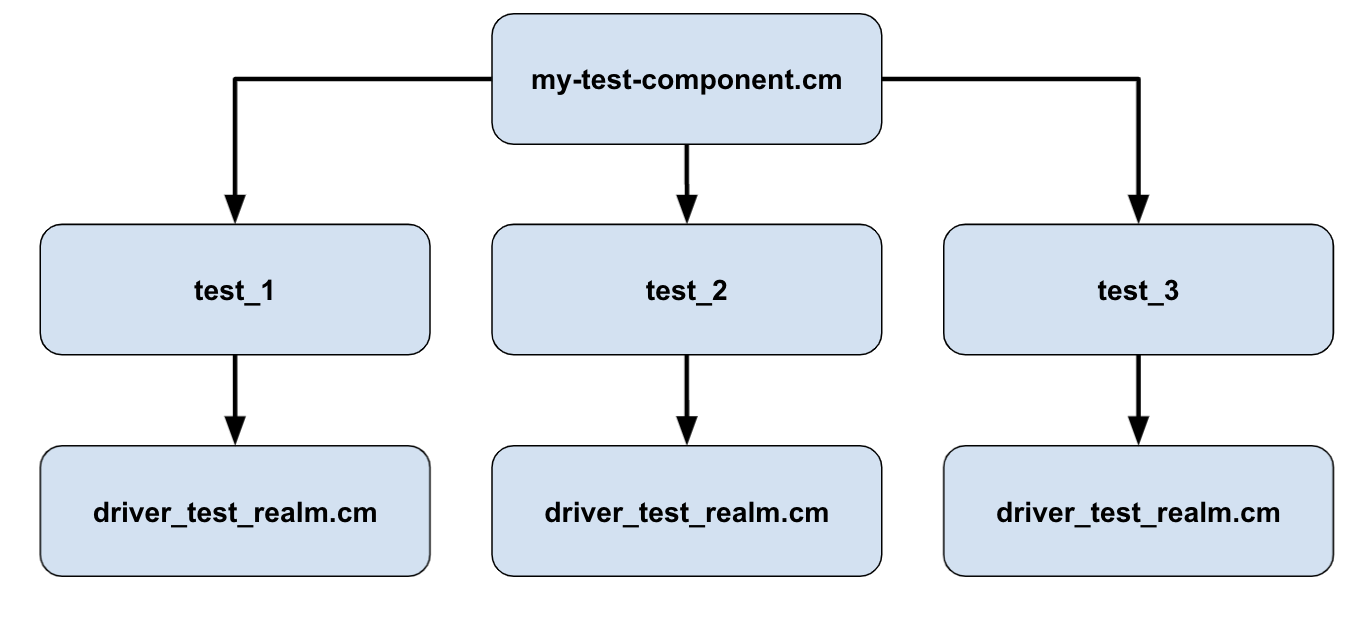

图：DriverTestRealm 的密封设置

使用封闭式驱动程序测试 Realm 可能会比较慢，因为每个测试都必须生成并设置新组件。

非气密

使用驱动程序测试 Realm 的非密封方式是拥有一个在每个测试实例之间共享的驱动程序测试 Realm 子组件。

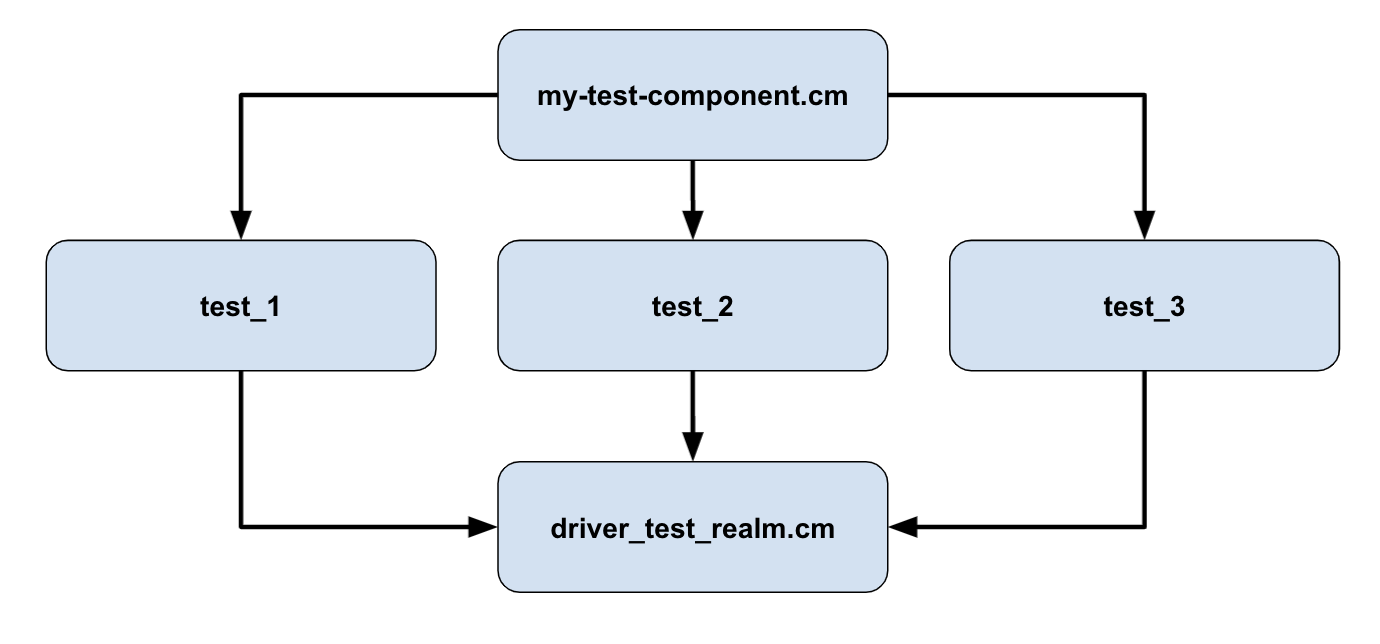

图：DriverTestRealm 的非封闭式设置

测试作者需要格外小心，确保在每次测试之间清除驱动程序的状态，以免各个测试相互影响。

使用非密封的驱动程序测试 Realm 可能会快得多，因为每个测试都不需要生成和设置新组件。测试代码也可能更简单。

DriverTestRealm 示例

以下是一些在 C++ 和 Rust 中以密封和非密封方式使用 DriverTestRealm 的示例。

您可以在 //examples/drivers/driver_test_realm/ 中查看示例。

Hermetic

测试作者可以使用 RealmBuilder 为每个测试创建新的 DriverTestRealm。DriverFramework 使用 RealmBuilder 中的 DriverTestRealm 提供了一个有用的库。

以下是使用 RealmBuilder 的 DriverTestRealm 的示例 BUILD.gn 文件。 请注意，有一个特定的 DriverTestRealm GN 目标需要依赖，这样测试生成的 CML 才能具有正确的 RealmBuilder 权限。

C++

test("driver_test_realm_example_hermetic_cpp") {
  sources = [ "test.cc" ]
  deps = [
    "//examples/drivers/driver_test_realm/sample_driver:fuchsia.hardware.sample_cpp",
    "//sdk/fidl/fuchsia.driver.test:fuchsia.driver.test_cpp",
    "//sdk/lib/async-loop",
    "//sdk/lib/async-loop:async-loop-cpp",
    "//sdk/lib/component/outgoing/cpp",
    "//sdk/lib/device-watcher/cpp",
    "//sdk/lib/driver_test_realm/realm_builder/cpp",
    "//src/lib/fxl/test:gtest_main",
    "//src/lib/testing/loop_fixture",
    "//zircon/system/ulib/fbl",
  ]
}

fuchsia_unittest_package("package") {
  package_name = "driver_test_realm_example_hermetic_cpp"
  deps = [
    # Include your test component.
    ":driver_test_realm_example_hermetic_cpp",

    # Include the driver(s) you will be testing.
    "//examples/drivers/driver_test_realm/sample_driver",

    # Include the test parent (if your driver binds to it).
    "//src/devices/misc/drivers/test-parent",
  ]
}

Rust

rustc_test("driver_test_realm_example_realm_builder_rust") {
  edition = "2024"
  testonly = true
  source_root = "test.rs"
  sources = [ "test.rs" ]
  deps = [
    "//examples/drivers/driver_test_realm/sample_driver:fuchsia.hardware.sample_rust",
    "//sdk/fidl/fuchsia.driver.test:fuchsia.driver.test_rust",
    "//sdk/lib/device-watcher/rust",
    "//sdk/lib/driver_test_realm/realm_builder/rust",
    "//src/lib/fuchsia-async",
    "//src/lib/fuchsia-component-test",
    "//third_party/rust_crates:anyhow",
  ]
}

fuchsia_unittest_package("package") {
  package_name = "driver_test_realm_example_realm_builder_rust"
  deps = [
    # Include your test component.
    ":driver_test_realm_example_realm_builder_rust",

    # Include the driver(s) you will be testing.
    "//examples/drivers/driver_test_realm/sample_driver",

    # Include the platform bus (if your driver binds to it).
    "//src/devices/bus/drivers/platform:platform-bus",

    # Include the test parent (if your driver binds to it).
    "//src/devices/misc/drivers/test-parent",
  ]

  # There's expected error logs that happen due to races in driver enumeration.
  test_specs = {
    log_settings = {
      max_severity = "ERROR"
    }
  }
}

以下是测试代码，可为每个测试生成一个新的 DriverTestRealm。

C++

class DriverTestRealmTest : public gtest::TestLoopFixture {};

TEST_F(DriverTestRealmTest, DriversExist) {
  async::Loop loop(&kAsyncLoopConfigNeverAttachToThread);
  loop.StartThread("bg");

  // Create and build the realm.
  auto realm_builder = component_testing::RealmBuilder::Create();
  driver_test_realm::Setup(realm_builder, loop.dispatcher(), driver_test_realm::Options{},
                           fuchsia_driver_test::RealmArgs{});
  auto realm = realm_builder.Build(loop.dispatcher());
  auto boot_result = driver_test_realm::WaitForBootup(realm);
  ASSERT_EQ(ZX_OK, boot_result.status_value());

  fbl::unique_fd fd;
  auto exposed = realm.component().CloneExposedDir();
  ASSERT_EQ(ZX_OK, fdio_fd_create(exposed.TakeChannel().release(), fd.reset_and_get_address()));

  // Wait for driver.
  auto node = driver_test_realm::WaitForNode(realm, "dev.sys.test.sample_driver");
  ASSERT_TRUE(node.is_ok());

  // TODO(https://fxbug.dev/377735979): Connect using a different mechanism.
  zx::result channel =
      device_watcher::RecursiveWaitForFile(fd.get(), "dev-topological/sys/test/sample_driver");
  ASSERT_EQ(channel.status_value(), ZX_OK);

  fidl::ClientEnd<fuchsia_hardware_sample::Echo> client(std::move(*channel));

  // Send a FIDL request.
  constexpr std::string_view sent_string = "hello";
  fidl::WireResult result =
      fidl::WireCall(client)->EchoString(fidl::StringView::FromExternal(sent_string));
  ASSERT_EQ(ZX_OK, result.status());
  ASSERT_EQ(sent_string, result.value().response.get());

  driver_test_realm::ShutdownRealm(realm);
}

Rust

#[fasync::run_singlethreaded(test)]
async fn test_sample_driver() -> Result<()> {
    // Create the RealmBuilder.
    let builder = RealmBuilder::new().await?;
    builder.driver_test_realm_setup().await?;
    // Build the Realm.
    let instance = builder.build().await?;
    // Start DriverTestRealm
    instance.driver_test_realm_start(fdt::RealmArgs::default()).await?;

    // Connect to our driver.
    let dev = instance.driver_test_realm_connect_to_dev()?;
    let driver =
        device_watcher::recursive_wait_and_open::<fidl_fuchsia_hardware_sample::EchoMarker>(
            &dev,
            "sys/test/sample_driver",
        )
        .await?;

    // Call a FIDL method on the driver.
    let response = driver.echo_string("Hello world!").await.unwrap();

    // Verify the response.
    assert_eq!(response, "Hello world!");
    Ok(())
}

#[fasync::run_singlethreaded(test)]
async fn test_platform_bus() -> Result<()> {
    // Create the RealmBuilder.
    let builder = RealmBuilder::new().await?;
    builder.driver_test_realm_setup().await?;
    // Build the Realm.
    let instance = builder.build().await?;
    // Start DriverTestRealm.
    let args = fdt::RealmArgs {
        root_driver: Some("fuchsia-boot:///platform-bus#meta/platform-bus.cm".to_string()),
        ..Default::default()
    };
    instance.driver_test_realm_start(args).await?;
    // Connect to our driver.
    let dev = instance.driver_test_realm_connect_to_dev()?;
    device_watcher::recursive_wait(&dev, "sys/platform").await?;
    Ok(())
}

非气密

以下是一个测试的基本示例，该测试会启动 DriverTestRealm 组件，然后连接到 /dev 以查看已加载的驱动程序。

首先，请务必正确设置 build 规则。测试软件包需要包含 DriverTestRealm 组件以及将要加载的任何驱动程序。将驱动程序添加到软件包后，这些驱动程序会自动对 DriverTestRealm 可见。

C++

test("driver_test_realm_example_non_hermetic_cpp") {
  sources = [ "test.cc" ]
  deps = [
    "//sdk/fidl/fuchsia.driver.test:fuchsia.driver.test_cpp",
    "//sdk/lib/component/incoming/cpp",
    "//sdk/lib/device-watcher/cpp",
    "//sdk/lib/driver_test_realm:static",
    "//sdk/lib/syslog/cpp",
    "//third_party/googletest:gtest",
  ]
}

fuchsia_unittest_package("package") {
  package_name = "driver_test_realm_example_non_hermetic_cpp"
  deps = [
    ":driver_test_realm_example_non_hermetic_cpp",

    # Add drivers to the package here.
    # The test-parent driver is the default root driver for DriverTestRealm.
    "//src/devices/misc/drivers/test-parent",
  ]
}

测试设置如下所示。请注意，您必须在运行测试框架之前调用 fuchsia.driver.test/Realm:Start。可以设置 Start 的实参来配置 DriverManager 实现。

C++

TEST(DdkFirmwaretest, DriverWasLoaded) {
  zx::result channel = device_watcher::RecursiveWaitForFile("/dev/sys/test");
  ASSERT_EQ(channel.status_value(), ZX_OK);
}

int main(int argc, char **argv) {
  fuchsia_logging::LogSettingsBuilder builder;
  builder.WithTags({"driver_test_realm_test"}).BuildAndInitialize();

  // Connect to DriverTestRealm.
  auto client_end = component::Connect<fuchsia_driver_test::Realm>();
  if (!client_end.is_ok()) {
    FX_LOG_KV(ERROR, "Failed to connect to Realm FIDL", FX_KV("error", client_end.error_value()));
    return 1;
  }
  fidl::WireSyncClient client{std::move(*client_end)};

  // Start the DriverTestRealm with correct arguments.
  auto wire_result = client->Start(fuchsia_driver_test::wire::RealmArgs());
  if (wire_result.status() != ZX_OK) {
    FX_LOG_KV(ERROR, "Failed to call to Realm:Start", FX_KV("status", wire_result.status()));
    return 1;
  }
  if (wire_result.value().is_error()) {
    FX_LOG_KV(ERROR, "Realm:Start failed", FX_KV("status", wire_result.value().error_value()));
    return 1;
  }

  // Run the tests.
  ::testing::InitGoogleTest(&argc, argv);
  return RUN_ALL_TESTS();
}

请注意，一旦 DriverTestRealm 启动，测试环境便可在其组件命名空间中使用 DriverFramework 的所有 API。/dev/ 目录可供观看和打开，以便连接到驱动程序。

简单示例

Simple 库允许测试使用带有默认实参的 DriverTestRealm。

大多数集成测试都适用于 DriverTestRealm 的默认配置；它们不需要向 Start 传递实参。如果是这种情况，则 SimpleDriverTestRealm 会自动启动。

C++

test("driver_test_realm_example_simple_cpp") {
  sources = [ "test.cc" ]
  deps = [
    "//sdk/lib/device-watcher/cpp",
    "//sdk/lib/driver_test_realm/simple",
    "//src/lib/fxl/test:gtest_main",
  ]
}

fuchsia_unittest_package("package") {
  package_name = "driver_test_realm_example_simple_cpp"
  deps = [ ":driver_test_realm_example_simple_cpp" ]
}

Rust

rustc_test("driver_test_realm_example_simple_rust") {
  edition = "2024"
  source_root = "test.rs"
  sources = [ "test.rs" ]
  deps = [
    "//sdk/lib/device-watcher/rust",
    "//sdk/lib/driver_test_realm/simple",
    "//src/lib/fuchsia-async",
    "//src/lib/fuchsia-fs",
    "//third_party/rust_crates:anyhow",
  ]
}

fuchsia_unittest_package("package") {
  package_name = "driver_test_realm_example_simple_rust"
  deps = [ ":driver_test_realm_example_simple_rust" ]
}

该测试看起来完全相同，只是不需要设置 main 函数来调用 fuchsia.driver.test/Realm:Start。

C++

TEST(SimpleDriverTestRealmTest, DriversExist) {
  zx::result channel = device_watcher::RecursiveWaitForFile("/dev/sys/test");
  ASSERT_EQ(channel.status_value(), ZX_OK);
}

Rust

#[fasync::run_singlethreaded(test)]
async fn test_driver() -> Result<()> {
    let dev = fuchsia_fs::directory::open_in_namespace("/dev", fuchsia_fs::Flags::empty())?;
    device_watcher::recursive_wait(&dev, "sys/test").await?;
    Ok(())
}

常见问题：

  • 驱动程序未绑定
    • 确保驱动程序包含在软件包中
    • 如果使用默认的根驱动程序，请确保包含 src/devices/misc/drivers/test-parent。
  • 对 /dev/ 的调用挂起
    • 确保调用 fuchsia.driver.test/Realm:Start。
  • fuchsia.driver.test/Realm:Start 返回 ZX_ERR_ALREADY_BOUND
    • 每个组件只能调用一次 Start。如果您希望每个测试都有一个新的 DriverTestRealm，请参阅 RealmBuilder 部分。

[services-with-dtr]: /docs/concepts/drivers/driver_communication.md#using-services-with-dtr
